Dettagli:
|
| Applicazione: | Scaricatore del PWB di SMT per la linea di produzione della Doppio-ferrovia | Descrizione: | Scaricatore doppio della ferrovia |
|---|---|---|---|
| Modello: | BH-M-TN | Dimensioni PCB: | 50*80-330*250mm |
| Caratteristiche: | Forte, progettazione costante e stabile | Marca: | INFITEK |
| Affidabilità: | progettazione per uso industriale | Confezione: | Pacchetto scatola di legno |
| Garanzia: | 1 anno | ||
| Evidenziare: | Caricatore di linea SMT a doppia rotaia,caricatore di linea M SMT,attrezzatura per la movimentazione di PCB da 50 * 80 mm |
||

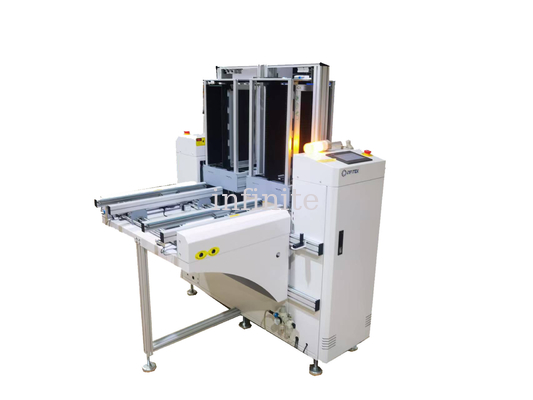

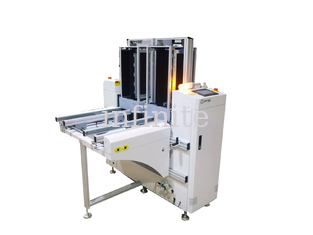

SMT Dual Rail Unloader per PCB di dimensioni M, dimensioni PCB da 50 * 80 mm a 330 * 250 mm |Attrezzature per la movimentazione delle schede INFITEK

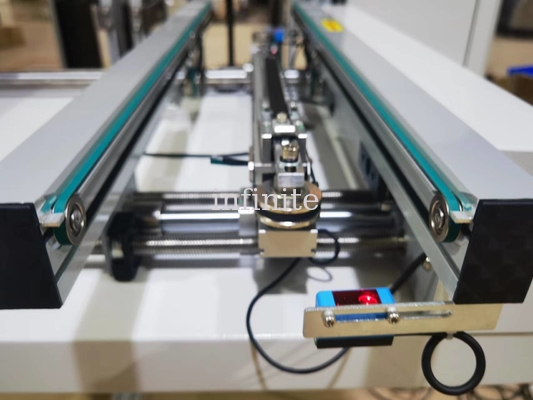

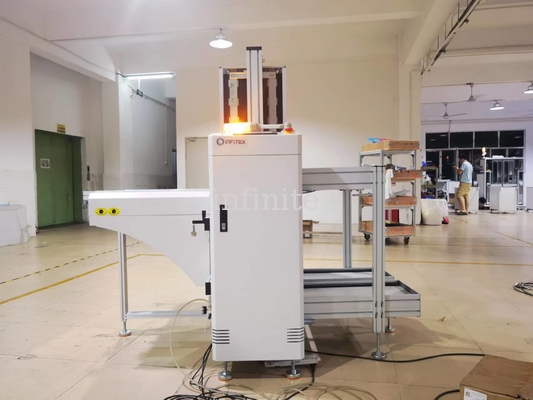

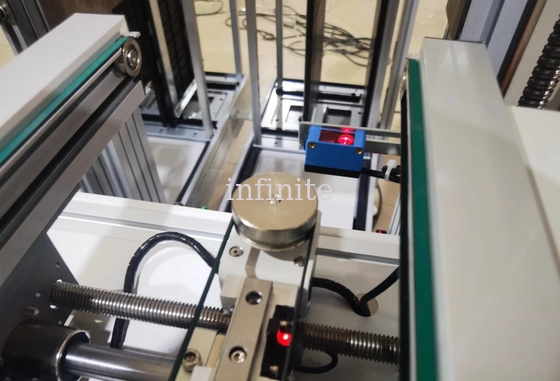

Uno scaricatore a doppia rotaia è un sistema di trasporto a maglie SMT dal design modulare.Questo sistema di scaricamento SMT viene utilizzato per il carico e lo scarico di PCB a doppia faccia e schede transceiver.Il trasportatore a doppia rotaia INFITEK è un trasportatore di collegamento SMT di alta qualità realizzato per essere robusto e solido e ha un design molto stabile che garantisce una lunga durata.Utilizzare cavi resistenti all'usura per una maggiore durata e una maggiore durata delle apparecchiature.INFITEK Dual Rail Conveyor è un'apparecchiatura di facile utilizzo dotata di un pannello di controllo a membrana LED soft-touch facile da usare o touch screen (può essere selezionato).Il trasportatore a doppia rotaia INFITEK offre anche una garanzia di assenza di rottura del PCB grazie allo speciale design del circuito del gas.
SCARICO BINARIO DOPPIO
Modello: BH-M-TN
Dimensioni PCB applicabili: 50*80-330*250 (mm)
Dimensioni caricatore PCB: 355*320*563 (mm)
Dimensioni macchina: 1800*1435*1250 (mm)
Peso della macchina: ca.320kg.
Caratteristiche:
| PARAMETRI TECNICI | |
| Descrizione | Questa unità viene utilizzata per l'operazione di caricamento di schede bifacciali e schede transceiver |
| N. di rivista | Trasportatore superiore: 1 caricatore, trasportatore inferiore: 1 caricatore |
| Tempo di sostituzione della rivista | Circa 30 secondi o specificare |
| Passo di indicizzazione | 10.20.30.40mm o specificare |
| Alimentazione elettrica | CA1P110V/220V |
| Potenza | Massimo 300VA |
| Pressione dell'aria | 4-6 bar, 10 litri/min max |
| Altezza di trasporto | 900±20mm (o personalizzato) |
| Direzione del trasporto | Da sinistra a destra o da destra a sinistra |
| SPECIFICHE | ||||
| Modello | Dimensione (L*W*H MM) | Dimensione PCB (MM) | Dimensione del rack (L*W*H MM) | Peso (kg) |
| BH-M-TN | 1800*1435*1250 | 50*80-330*250 | 355*320*563 | 320 |
| BH-L-TN | 2065*1690*1250 | 50*80-445*330 | 460*400*563 | 350 |
| BH-LL-TN | 2330*1810*1250 | 50*80-530*390 | 535*460*563 | 380 |
| BH-XL-TN | 2330*1950*1250 | 50*80-530*460 | 535*530*563 | 410 |
