Dettagli:
|
| Applicazione: | NG e separazione automatica del PWB di APPROVAZIONE nella linea di produzione di SMT | Descrizione: | Orizzontalmente macchina di NG/OK (PWB di m. Size) |
|---|---|---|---|
| Dimensione applicabile del PWB: | 50*80-330*250 millimetro | Modello: | NL-M-TN |
| Caratteristiche: | Durevolezza e tempo di impiego lungo | Marca: | INFITEK |
| Garanzia: | 1 anno | Affidabilità: | design di livello industriale |
| Confezione: | cassa di legno | ||
| Evidenziare: | NG Board Handling Equipment,OK Board Handling Equipment |
||

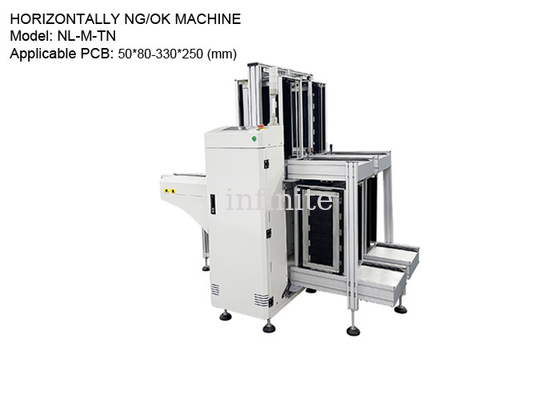

Macchina orizzontale NG/OK - Trasportatore di separazione PCB NG e OK per PCB taglia M |Attrezzature per la movimentazione delle schede INFITEK
INFITEK Orizzontalmente NG/OK Machine è un tipo di macchina di scarico PCB con la capacità di separare PCB OK e NG dopo il processo della macchina AOI.Questa attrezzatura per la movimentazione delle tavole ha una doppia rotaia.Il pass o il buono PCB andranno direttamente al processo successivo, mentre i PCB NG verranno trasferiti su un nastro trasportatore a un magazzino PCB per essere raccolti e ispezionati nuovamente o passare attraverso il processo di riparazione.NL-M-TN è il modello progettato per PCB di taglia M.INFITEK NL-M-TN è adatto per circuiti stampati con dimensioni da 50*80 mm a 330*250 mm.
Nome macchina: Macchina orizzontale NG/OK
Modello: NL-M-TN
Dimensioni PCB: 50*80-330*250 mm)
Dimensioni caricatore PCB: 355*320*563 (mm)
Dimensioni macchina: 1800*1435*1250 mm)
Est.Peso della macchina: ca.310kg
Caratteristiche:
| PARAMETRI TECNICI | |
| Descrizione | Questa unità viene utilizzata per l'operazione di caricamento automatico di schede bifacciali e schede transceiver |
| N. di rivista | Trasportatore superiore: 1 caricatore, trasportatore inferiore: 1 caricatore |
| Tempo di sostituzione della rivista | Circa 30 secondi o specificare |
| Passo di indicizzazione | 10.20.30.40mm o specificare |
| Alimentazione elettrica | CA1P110V/220V |
| Potenza | Massimo 300VA |
| Pressione dell'aria | 4-6 bar, 10 litri/min max |
| Altezza di trasporto | 900±20mm (o personalizzato) |
| Direzione del trasporto | Da sinistra a destra o da destra a sinistra |
