Dettagli:
|
| Applicazione: | NG e separazione automatica del PWB di APPROVAZIONE nella linea di produzione di SMT | Descrizione: | Orizzontalmente macchina di NG/OK (L PWB di dimensione) |
|---|---|---|---|
| Dimensione applicabile del PWB: | 50*80-445*330 millimetro | Modello: | NL-L-TN |
| Caratteristiche: | La durevolezza ed il tempo di impiego lungo hanno garantito | Marca: | INFITEK |
| Garanzia: | 1 anno | Affidabilità: | Grado industriale |
| Confezione: | Cassa di legno/scatola | ||
| Evidenziare: | Sistema di trasporto PCB orizzontale,sistema di trasporto PCB taglia L |
||

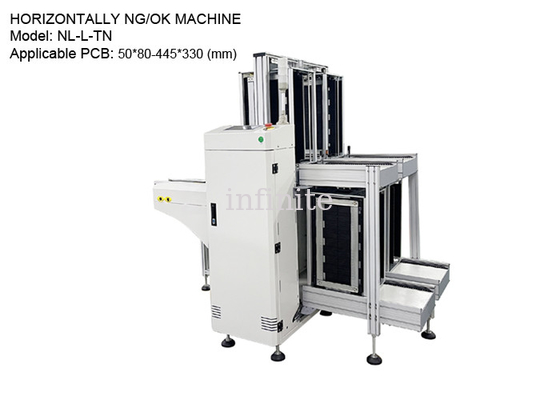

Macchina orizzontale NG/OK - Trasportatore di separazione PCB NG e OK per PCB taglia L |Attrezzature per la movimentazione delle schede INFITEK
La macchina orizzontale NG/OK INFITEK è un'apparecchiatura per la movimentazione di schede SMT utilizzata per separare automaticamente PCB OK e NG dopo il processo AOI.Segue automaticamente il risultato e il comando della macchina AOI.I PCB NG vanno automaticamente alla sezione NG o alla rivista per essere nuovamente testati o sottoposti a un'accurata ispezione visiva o processo di riparazione.Il modello NL-L-TN è progettato per PCB di dimensioni L o PCB con dimensioni da 50*80 mm a 445*330 mm.
Nome macchina: Macchina orizzontale NG/OK
Modello: NL-L-TN
Dimensioni PCB: 50*80-445*330 mm)
Dimensioni caricatore PCB: 460 * 400 * 563 (mm)
Dimensioni macchina: 2065*1690*1250mm)
Est.Peso della macchina: ca.340kg
Caratteristiche:
| PARAMETRI TECNICI | |
| Descrizione | Questa unità viene utilizzata per l'operazione di caricamento automatico di schede bifacciali e schede transceiver |
| N. di rivista | Trasportatore superiore: 1 caricatore, trasportatore inferiore: 1 caricatore |
| Tempo di sostituzione della rivista | Circa 30 secondi o specificare |
| Passo di indicizzazione | 10.20.30.40mm o specificare |
| Alimentazione elettrica | CA1P110V/220V |
| Potenza | Massimo 300VA |
| Pressione dell'aria | 4-6 bar, 10 litri/min max |
| Altezza di trasporto | 900±20mm (o personalizzato) |
| Direzione del trasporto | Da sinistra a destra o da destra a sinistra |
