Dettagli:
|
| Applicazione: | NG e separazione automatica del PWB di APPROVAZIONE nella linea di produzione di SMT | Descrizione: | Orizzontalmente macchina di NG/OK (PWB di dimensione di LL) |
|---|---|---|---|
| Dimensione applicabile del PWB: | 50*80-530*390 mm | Modello: | NL-LL-TN |
| Caratteristiche: | Tempo di impiego durevole e lungo | Marca: | INFITEK |
| Garanzia: | 1 anno | Affidabilità: | Grado industriale |
| Confezione: | Cassa di legno/scatola | ||
| Evidenziare: | touch screen SMT Handling Equipment,XL SMT Handling Equipment,NG buffer PLC Control |
||

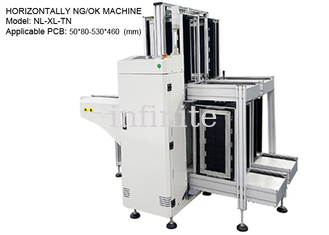

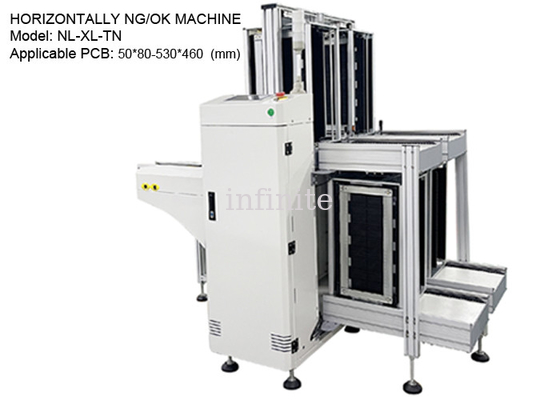

Macchina orizzontale NG/OK - Trasportatore di separazione PCB NG e OK per PCB di dimensioni XL |Attrezzature per la movimentazione delle schede INFITEK
INFITEK NL-XL-TN Orizzontalmente NG/OK Machine è un'apparecchiatura per la movimentazione delle schede utilizzata nella linea di produzione SMT.La funzione della macchina orizzontale NG/OK è la separazione automatica dei buoni PCB e dei PCB NG dopo il processo AOI.La macchina AOI invia automaticamente il risultato dell'ispezione alla macchina NG/OK e questo sistema di trasporto SMT separa automaticamente i PCB NG e li immagazzina in un magazzino PCB.NL-XL-TN è il modello di macchina orizzontale NG/OK progettato per PCB di dimensioni XL.Qui è possibile utilizzare PCB con dimensioni da 50*80 mm a 530*460 mm.L'attrezzatura per la gestione delle schede INFITEK ha una varietà di design che possono essere utilizzati nel trasferimento di PCB SMT, DIP e PCBA.Le attrezzature per la movimentazione delle schede prodotte da INFITEK utilizzano parti originali e software e progetti sviluppati in modo indipendente.
Nome macchina: Macchina orizzontale NG/OK
Modello: NL-XL-TN
Dimensioni PCB: 50*80-530*460 (mm)
Dimensioni caricatore PCB: 535*530*563 (mm)
Dimensioni macchina: 2330*1950*1250 (mm)
Est.Peso della macchina: ca.400kg
Caratteristiche:
| PARAMETRI TECNICI | |
| Descrizione | Questa unità viene utilizzata per l'operazione di caricamento automatico di schede bifacciali e schede transceiver |
| N. di rivista | Trasportatore superiore: 1 caricatore, trasportatore inferiore: 1 caricatore |
| Tempo di sostituzione della rivista | Circa 30 secondi o specificare |
| Passo di indicizzazione | 10.20.30.40mm o specificare |
| Alimentazione elettrica | CA1P110V/220V |
| Potenza | Massimo 300VA |
| Pressione dell'aria | 4-6 bar, 10 litri/min max |
| Altezza di trasporto | 900±20mm (o personalizzato) |
| Direzione del trasporto | Da sinistra a destra o da destra a sinistra |
