Dettagli:
|
| Applicazione: | Aletta del PWB/trasportatore su due lati dell'invertitore | Descrizione: | Trasportatore dell'aletta dell'invertitore/PWB del PWB di SMT |
|---|---|---|---|
| Marca: | INFITEK | Modello: | BI-350W-TN |
| Caratteristiche: | Questa unità è usata per invertire PCBs (180 o) per il processo «su due lati» | Garanzia: | 1 anno di garanzia |
| Affidabilità: | progettazione per uso industriale | Confezione: | Pacchetto scatola di legno |
| Evidenziare: | Motore retrattile Flipper PCB,Flipper PCB da 180 gradi,Inverter PCB 445 * 35mm |
||

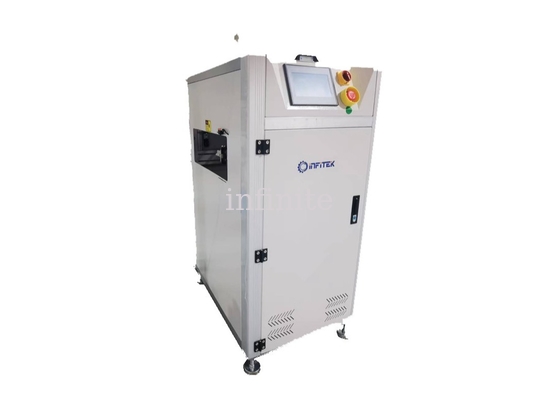

Inverter per PCB della linea di produzione SMT per dimensioni PCB da 50 * 50 mm fino a 445 * 35 mm |Attrezzature per la movimentazione delle schede INFITEK
INFITEK SMT PCB Inverter / PCB Flipper Conveyor è progettato per invertire (capovolgere) le schede e alimentarle nella linea di produzione da un trasportatore a nastro piatto integrato.Il modulo INFITEK SMT PCB Inverter / PCB Flipper Conveyor è progettato per invertire (capovolgere) le schede e alimentarle nella linea di produzione da un trasportatore a nastro piatto integrato.Questo sistema di trasporto SMT è progettato con un pannello di controllo a membrana di controllo a LED "soft-touch" di facile utilizzo.INFITEK SMT PCB Inverter / PCB Flipper Conveyor ha un sollevamento costante e preciso (motore retrattile) e una facile vite di regolazione della larghezza della guida PCB.Con design chiuso con limitatore di rotazione che garantisce il massimo livello di sicurezza.INFITEK PCB Inverter/Flipper è disponibile in diverse dimensioni e può essere personalizzato su richiesta
INVERTER PCB / Trasportatore Fliffer PCB
Modello: BI-350W-TN
Dimensioni PCB applicabili: 50*50-445*350 (mm)
Dimensioni macchina: 500*725*1250 (mm)
Peso della macchina: ca.120kg.
Caratteristiche:
| PARAMETRI TECNICI | |
| Descrizione | Questa unità viene utilizzata per invertire i PCB (180 gradi) per il processo "a doppia faccia". |
| Tempo di ciclo | Circa 10 secondi |
| Tipo di cintura | cintura oblata |
| Alimentazione elettrica | CA1P110V/220V |
| Potenza | Massimo 150VA |
| Pressione dell'aria | 4-6 bar, 1,1 litri/min max |
| Altezza di trasporto | 900±20mm (o personalizzato) |
| Direzione del trasporto | Da sinistra a destra o da destra a sinistra |
| SPECIFICHE | |||
| Modello |
Dimensione (L*P*A mm) |
Dimensione PCB (MM) | Peso (kg) |
| BI-350W-TN | 500*725*1250 | 50*50-445*350 | 120 |
| BI-460W-TN | 600*856*1250 | 50*50-550*460 | 160 |
