Dettagli:
|
| Applicazione: | Trasportatore su due lati dell'invertitore del PWB per la linea di produzione di SMT uso | Descrizione: | Trasportatore dell'aletta dell'invertitore/PWB del PWB di SMT |
|---|---|---|---|
| Marca: | INFITEK | Modello: | BI-460W-TN |
| Caratteristiche: | Questa unità è usata per invertire PCBs (180 o) per il processo «su due lati» | Garanzia: | 1 anno |
| Affidabilità: | Grado industriale | Confezione: | Scatola di legno |
| Evidenziare: | Trasportatore navetta PCB a doppia faccia,trasportatore navetta PCB SMEMA,inverter PCB 550 * 460 mm |
||

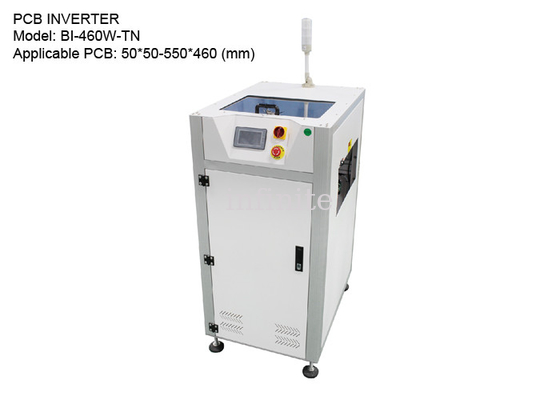

Inverter per PCB linea di produzione SMT per dimensioni PCB da 50 * 50 mm fino a 550 * 460 mm |Attrezzature per la movimentazione delle schede INFITEK
INFITEK BI-460W-TN PCB Inverter Conveyor è un'apparecchiatura per la movimentazione delle schede utilizzata in questa linea di produzione SMT.Questo trasportatore flipper PCB è un'attrezzatura necessaria per le linee di produzione SMT che utilizzano PCB a doppia faccia.Il trasportatore automatico di inverter per PCB INFITEK BI-460W-TN è progettato per PCB con dimensioni da 50 * 50 mm a 550 * 460 mm di dimensioni massime.Questa attrezzatura per la movimentazione dei pannelli è facile da usare, di facile manutenzione e ha un design completamente chiuso e un coperchio superiore apribile per garantire un elevato livello di sicurezza durante il funzionamento.
INVERTER PCB / Trasportatore Fliffer PCB
Modello: BI-460W-TN
Dimensioni PCB applicabili: 50*50-550*460 (mm)
Dimensioni macchina: 600*856*1250 (mm)
Peso della macchina: ca.160 kg.
Caratteristiche:
| PARAMETRI TECNICI | |
| Descrizione | Questa unità viene utilizzata per invertire i PCB (180 gradi) per il processo "a doppia faccia". |
| Tempo di ciclo | Circa 10 secondi |
| Tipo di cintura | cintura oblata |
| Alimentazione elettrica | CA1P110V/220V |
| Potenza | Massimo 150VA |
| Pressione dell'aria | 4-6 bar, 1,1 litri/min max |
| Altezza di trasporto | 900±20mm (o personalizzato) |
| Direzione del trasporto | Da sinistra a destra o da destra a sinistra |
| SPECIFICHE | |||
| Modello |
Dimensione (L*P*A mm) |
Dimensione PCB (MM) | Peso (kg) |
| BI-350W-TN | 500*725*1250 | 50*50-445*350 | 120 |
| BI-460W-TN | 600*856*1250 | 50*50-550*460 | 160 |
