Dettagli:
|
| Applicazione: | Caricatore di vuoto del PWB nella linea di produzione di SMT | Descrizione: | Caricatore del PWB automatico di vuoto e della rivista di SMT |
|---|---|---|---|
| Modello: | VL-M-TN | Dimensioni PCB: | 50*80-330*250mm |
| Caratteristiche: | per il caricamento automatico di schede bifacciali e schede ricetrasmittenti | Marca: | INFITEK |
| Garanzia: | 1 anno | Affidabilità: | progettazione per uso industriale |
| Confezione: | Pacchetto scatola di legno | ||
| Evidenziare: | Caricatore PCB SMT a vuoto,caricatore PCB SMT 330 * 250 mm |
||

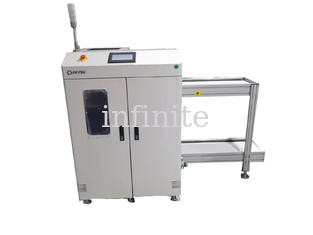

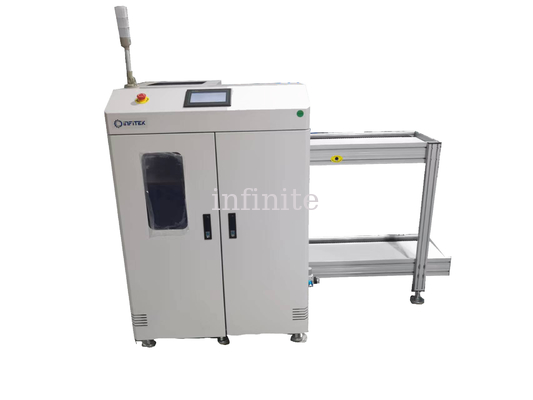

Caricatore automatico di PCB per vuoto e caricatore SMT - Caricatore PCB 2in1, PCB 50 * 80-330 * 250 mm |Gestione della scheda INFITEK
Vacuum Type PCB Loader è l'attrezzatura utilizzata nella linea di produzione SMT.La funzione principale di questa macchina è il caricamento automatico di schede bifacciali e schede transceiver.Infinite Vacuum Type PCB Loader è progettato con un circuito elettrico multifunzionale e un design del programma in grado di fornire prestazioni stabili e garantire la fluidità del PCB della piastra di alimentazione.Realizzato con materiali durevoli con un design stabile della struttura della piattaforma di sollevamento in fusione integrale per migliorare la stabilità dell'attrezzatura.Infinite Vacuum Type PCB Loader è disponibile per diverse dimensioni di PCB.Accettiamo anche disegni personalizzati.
Caratteristiche:
| PARAMETRI TECNICI | |
| Descrizione | Questa unità viene utilizzata per l'operazione di caricamento automatico di schede bifacciali e schede transceiver |
| N. di rivista | Trasportatore superiore: 1 caricatore, trasportatore inferiore: 2 caricatori |
| Passo di indicizzazione | 10.20.30.40mm o specificare |
| Capacità massima PCB | 400 pezzi (PCB spesso 0,6 mm) |
| Tempo di ciclo | Circa.12 secondi o specificare |
| Alimentazione elettrica | CA1P110V/220V |
| Potenza | Massimo 300VA |
| Pressione dell'aria | 4-6 bar, 30 litri/min max |
| Altezza di trasporto | 900±20mm (o personalizzato) |
| Direzione del trasporto | Da sinistra a destra o da destra a sinistra |
| SPECIFICHE | ||||
| Modello |
Dimensione (L*P*A mm) |
Dimensione PCB (MM) |
Dimensioni della cremagliera (L*P*A mm) |
Peso (kg) |
| VL-M-TN | 1800*865*1250 | 50*80-330*250 | 355*320*563 | 200 |
| VL-L-TN | 2220*945*1250 | 50*80-445*330 | 460*400*563 | 240 |
| VL-LL-TN | 2450*1110*1250 | 50*80-530*390 | 535*460*563 | 280 |
| VL-XL-TN | 2450*1250*1250 | 50*80-530*460 | 535*530*563 | 320 |
Schema di funzionamento
