Dettagli:
|
| Applicazione: | Caricatore a doppio scopo del PWB per il bordo nudo e PCBs montato | Descrizione: | PWB DESTACKER + CARICATORE della RIVISTA (PWB di m. Type) |
|---|---|---|---|
| Dimensione applicabile del PWB: | 50*80-330*250 millimetro | Modello: | LC-M-TN |
| Caratteristiche: | La durevolezza ed il tempo di impiego lungo hanno garantito | Marca: | INFITEK |
| Garanzia: | 1 anno | Affidabilità: | Grado industriale |
| Confezione: | Scatola di legno | ||
| Evidenziare: | Caricatore PCB SMT AC 220V,caricatore PCB SMT taglia M |
||
Disimpilatore PCB + caricatore caricatore - Caricatore PCB SMT a doppio scopo per PCB taglia M |Attrezzature per la movimentazione delle schede INFITEK

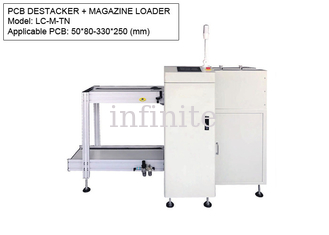

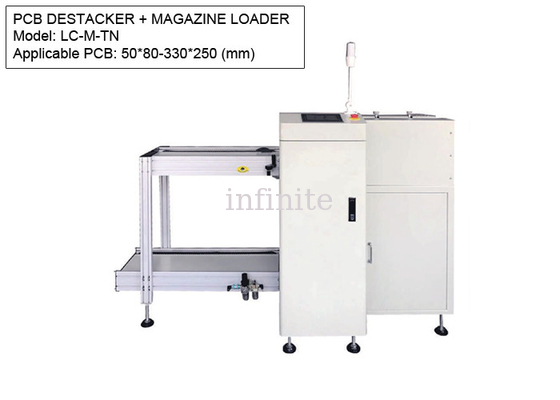

INFITEK LC-M-TN PCB Destacker + Magazine Loader è un caricatore PCB a doppio scopo utilizzato nella linea di produzione SMT.Questa attrezzatura per la movimentazione delle schede può essere utilizzata come disimpilatore di PCB e caricatore di riviste.LC-M-TN Destacker + Magazine Loader è progettato per PCB di dimensioni M con dimensioni da 50 * 80 mm a 330 * 250 mm.
Come PCB Stacker: questa funzione viene utilizzata per caricare il PCB della scheda nuda nel processo successivo.
Come caricatore di riviste: questa funzione viene utilizzata per caricare un PCB che ha già componenti SMD montati su un lato ed è necessario tornare al processo di stampa e montaggio SMT sull'altro lato (PCB con montaggio su 2 lati).
Nome macchina: DESTACKER PCB + CARICATORE DI MAGAZZINO (CARICATORE PCB DOPPIO SCOPO)
Modello: LC-M-TN
Dimensioni PCB: Tipo M - 50*80-330*250 (mm)
Dimensioni rivista PCB: 355*320*563
Dimensioni della macchina: 1850*855*1250
Est.Peso della macchina: ca.190kg
Caratteristiche:
| PARAMETRI TECNICI | |
| Descrizione | Questa unità viene utilizzata per operazioni di caricamento automatico di schede a doppia faccia e scheda transceiver (caricatore PCB a doppio scopo - può funzionare come caricatore PCB Bareboard o caricatore caricatore. |
| N. di rivista | Trasportatore superiore: 1 caricatore, trasportatore inferiore: 2 caricatori |
| Passo di indicizzazione | 10.20.30.40mm o specificare |
| Capacità massima PCB | 400 pezzi (PCB spesso 0,6 mm) |
| Tempo di ciclo | Circa.12 secondi o specificare |
| Alimentazione elettrica | CA1P110V/220V |
| Potenza | Massimo 300VA |
| Pressione dell'aria | 4-6 bar, 30 litri/min max |
| Altezza di trasporto | 900±20mm (o personalizzato) |
| Direzione del trasporto | Da sinistra a destra o da destra a sinistra |
