Caricatore automatico PCB in lega di alluminio 2 in 1 50*80 - 445*330mm

Caricatore automatico di PCB per vuoto e caricatore SMT - Caricatore PCB 2in1, PCB 50 * 80-445 * 330 mm |Attrezzature per la movimentazione delle schede INFITEK

Il caricatore automatico per PCB INFITEK VL-L-TN è un caricatore PCB 2in1 utilizzato nella linea di produzione SMT.Questa attrezzatura per la movimentazione delle schede è adatta per le linee di produzione SMT che utilizzano PCB a 2 lati e utilizzano la stessa linea di produzione per i processi sul lato superiore e inferiore.La macchina INFITEK VL-L-TN per il caricamento automatico di PCB e caricatori di caricatori può essere utilizzata come caricatrice per PCB e caricatori di caricatori.Questa attrezzatura per la gestione di schede SMT a doppio scopo è progettata per l'uso con le dimensioni PCB più piccole e di tipo L che vanno da 50 * 80 mm a 445 * 330 mm.

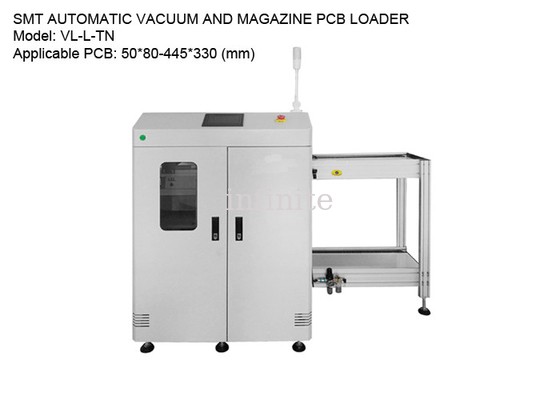

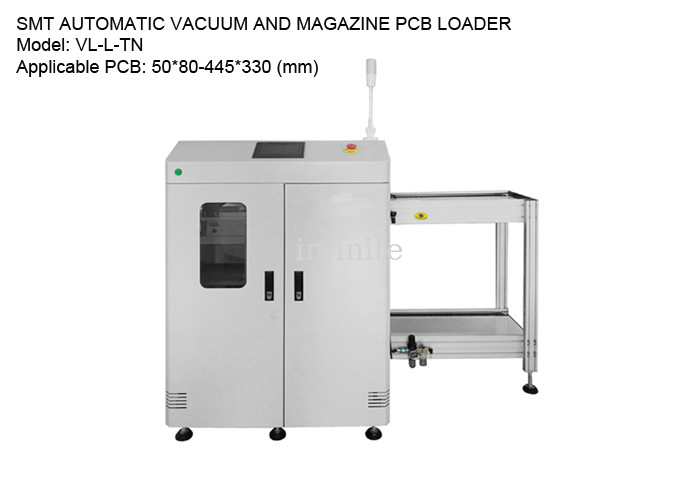

SMT CARICATORE AUTOMATICO PER SOTTOVUOTO E MAGAZZINO PCB

Modello: VL-L-TN

Dimensioni PCB applicabili: 50*80-445*330 (mm)

Dimensioni rivista PCB: 460 * 400 * 563 (mm)

Dimensioni macchina: 2220*945*1250 (mm)

Peso della macchina: ca.240kg.

Caratteristiche:

• Istituzioni speciali in lega di alluminio, comprendono più chiaramente lo stato di funzionamento di MAGAZINE
• Il design stabile della struttura della piattaforma di sollevamento in fusione integrale ha migliorato la stabilità dell'attrezzatura
• Circuito elettrico multifunzionale e progettazione del programma, prestazioni stabili, assicurano la fluidità del PCB della piastra di alimentazione
• La parte superiore del contenitore ha 4 tipi di selezione PITCH, che possono impostare la distanza del passo del PCB della piastra di alimentazione
• L'indicatore di funzionamento a LED tricolore è controllato da un'interfaccia uomo-macchina a colori da 7 pollici
• Viene adottato un meccanismo di posizionamento universale per il posizionamento dell'ugello di aspirazione e le punte di assorbimento possono essere regolate in base alle caratteristiche della scheda PCB
• La parte della scheda del PCB sulla piastra di aspirazione ha la funzione di sollevamento e sgancio.
• La scatola del materiale viene trasmessa dalla striscia di plastica della piastra piana
• Controllo della velocità della piastra di spinta regolabile
• Il posizionamento a tre punti e il bloccaggio pneumatico superiore e inferiore assicurano che la posizione della scatola sia precisa
• Il sistema di protezione della piastra di spinta assicura che la scheda PCB non venga danneggiata e la perdita di processo sia ridotta
• L'interfaccia di comunicazione SMEMA standard può essere collegata con altri dispositivi di automazione

Schema di funzionamento
