Caricatore automatico SMT Caricatore PCB 530 * 390 mm 2 in 1

Caricatore automatico di PCB per vuoto e caricatore SMT - Caricatore PCB 2in1, PCB 50 * 80-530 * 390 mm |Attrezzature per la movimentazione delle schede INFITEK

Il caricatore automatico di PCB con caricatore e vuoto INFITEK VL-LL-TN SMT è un'attrezzatura per la movimentazione di schede a doppio scopo adatta alle linee di produzione SMT che utilizzano PCB a doppia faccia.Questo caricatore PCB può essere utilizzato come caricatore sottovuoto per PCB a scheda nuda.E se è necessario caricare un PCB che ha già un montaggio sul lato superiore, è possibile utilizzare il caricatore caricatore.INFITEK VL-LL-TN SMT La macchina automatica per il caricamento di PCB con caricatore e vuoto è progettata per PCB di tipo LL.Può essere utilizzato su PCB con dimensioni da 50*80-530*390 mm.

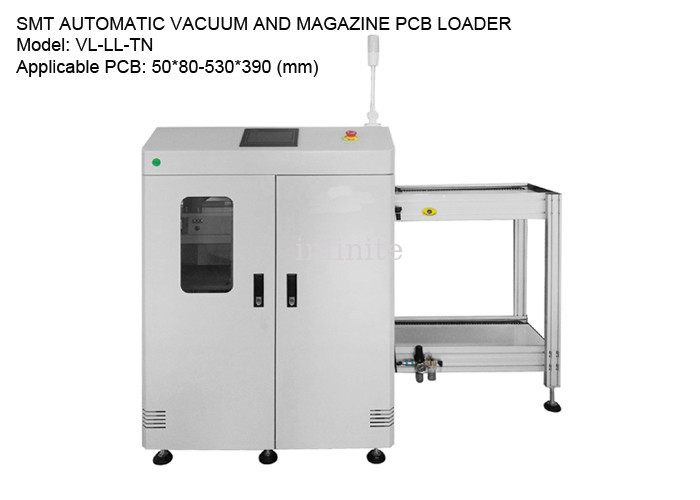

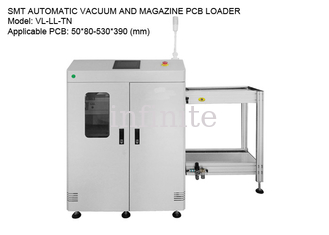

SMT CARICATORE AUTOMATICO PER SOTTOVUOTO E MAGAZZINO PCB
Modello: VL-LL-TN
Dimensioni PCB applicabili: 50*80-530*390 (mm)
Dimensioni rivista PCB: 535*460*563 (mm)
Dimensioni macchina: 2450*1110*1250 (mm)
Peso della macchina: ca.280kg.

Caratteristiche:

• Utilizza parti speciali in lega di alluminio, comprende più chiaramente lo stato di funzionamento di MAGAZINE
• Il design stabile della struttura della piattaforma di sollevamento in fusione integrale ha migliorato la stabilità dell'attrezzatura
• Circuito elettrico multifunzionale e progettazione del programma, prestazioni stabili, assicurano la fluidità del PCB della piastra di alimentazione
• La parte superiore del contenitore ha 4 tipi di selezione PITCH, che possono impostare la distanza del passo del PCB della piastra di alimentazione
• L'indicatore di funzionamento a LED tricolore è controllato da un'interfaccia uomo-macchina a colori da 7 pollici
• Dotato di un meccanismo di posizionamento universale è adottato per il posizionamento dell'ugello di aspirazione e le punte di assorbimento possono essere regolate in base alle caratteristiche della scheda PCB
• La parte della scheda del PCB sulla piastra di aspirazione ha la funzione di sollevamento e sgancio.
• La scatola del materiale viene trasmessa dalla striscia di plastica della piastra piana
• Controllo della velocità della piastra di spinta regolabile
• Il posizionamento a tre punti e il bloccaggio pneumatico superiore e inferiore assicurano che la posizione della scatola sia precisa
• Il sistema di protezione della piastra di spinta assicura che la scheda PCB non venga danneggiata e la perdita di processo sia ridotta
• L'interfaccia di comunicazione SMEMA standard può essere collegata con altri dispositivi di automazione



Schema di funzionamento
